电磁流量计

卫生型电磁流量计

工作原理:

电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表。

连接类型

螺纹连接

卡箍连接

结构分类

一体型电磁流量计:转换器与传感器直接装配成一个整体,不可分离。常用于环境状况较好的现场。

分体型电磁流量计:转换器通过一根专用电缆与传感器组成一台产品,传感器安装在现场,转换器安装在条件较好的场所。常用于环境较差的地方,如井里,高温旁,人员不便到达的地方。



  1. 仪表结构简单、可靠,无可懂部件,工作寿命长
  2. 无截流阻流部件,不存在压力损失和流体堵塞现象
  3. 测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响,精度高
  4. 采用聚四氟乙烯衬里和HC、HB、316L、钛等电极材料的不同组合可使用不同介质的需要
  5. 测量流量范围宽,量程比20:1、50:1

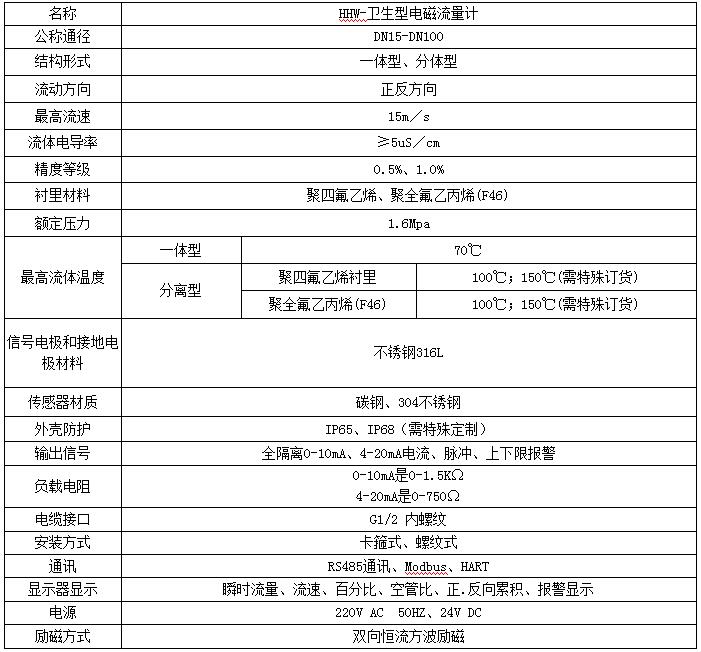

产品参数:



电极的选择:

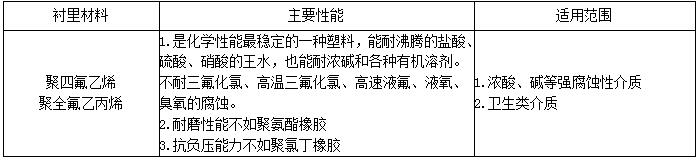

衬里材料表:



流量范围确认:



一般工业用电磁流量计被测介质流速以2-4m/s为宜,在特殊情况下,****流速应不小于0.2m/s,最高不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分摩擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。

选型须知

  1. 实际最高工作压力必须小于电磁流量计的额定工作压力。
  2. ****工作温度和最高工作温度必须符合流量计规定的温度要求。(详见参数表)
  3. 从经济性考虑,可以选择适当的流速所对应口径的流量计。(详见流量范围表)
  4. 根据测量的目的,功能来选择适当的精度等级。
  5. 根据介质的腐蚀性、磨损性和温度来选择适当的衬里材料。
  6. 根据安装场合的要求和环境,合理选择使用一体型电磁流量计还是分体型电磁流量计。

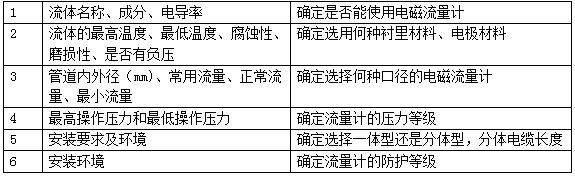

具体选择如下表:



安装要求:



1.系统正常运行时测量管必须保证满管,如出现非满管,流量计就不能正常工作,读数可能是忽大忽小的随机数。

2.流量计应避免安装在温度变化很大或高温辐射的场所,若必须安装时,须有隔热、通风的措施。

3.流量计****安装的室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳曝晒,须有防潮和防晒措施。

4.流量计应避免安装在含有腐蚀气体的环境中,必须安装时,须有通风措施。

5.流量计应避免安装在有强磁场及强振动源,如管道振动大,在流量计两边安装固定管道的支座。

6.为了安装、维护、保养方便,在流量计周围需有充裕的安装空间。

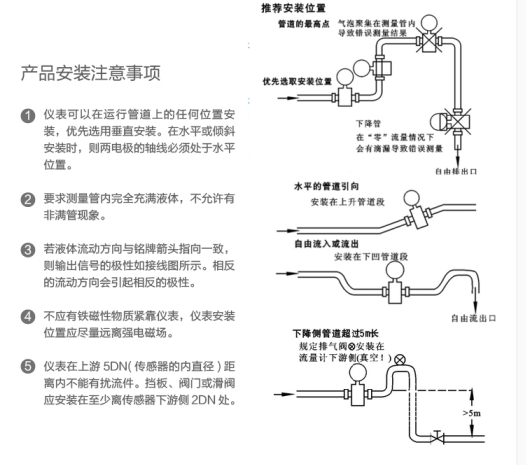

安装示意图:
