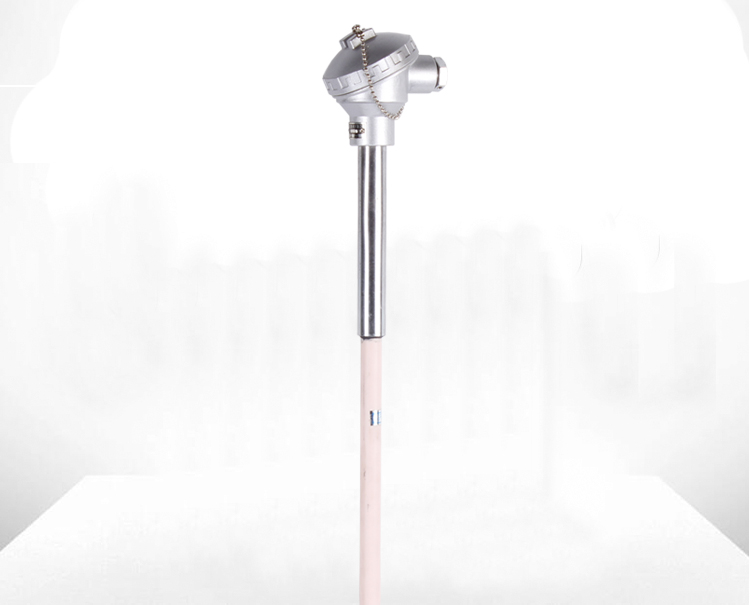

无固定装置式（陶瓷保护管）热电偶

工作原理/working principle-----------------------------------------------------------◆◆

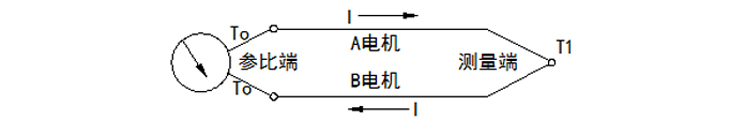

两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电势的对应温度值。

产品特点/Product features-----------------------------------------------------------◆◆

1.高温型温度传感器，常用于锅炉、干烧炉、烤箱等的温度测量。 2.机械强度、耐压性能好，适用于锅炉等高温场合使用。 3.可用于干烧等高温介质的测量，性能稳定测量精确。 4.全国统一设计产品，连接尺寸通用，互换性好。采用装配式结构，零件分解性好，维修方便。

产品结构/Product structure----------------------------------------------------------◆◆

从热电偶的测温原理可知，构成最基本的热电偶除了两根热电极材料外，还必须在热电极的两端按照要求制作成测量端和参比端，俗称“热端”和 “冷端”，这就是所谓的“两端”。

根据热电偶的不同用途，热端有绝缘型、多支分绝缘型、接壳型、露头型四种形式，冷端有密封和非密封两种形式。

热电偶一般由五部分构成，两根热电极（或叫偶丝）是构成热电偶的核心部分（****部分测温元件）， 其它部分都是围绕它展开；为了保证回路中热电势不损失以****传递被测温度信号，必须用绝缘材料使两热电极除两端点之外的其余部分之间，及其与外界之间有可靠的绝缘（第二部分绝缘材料）；为了保护绝缘材料和偶丝，延长热电偶的使用寿命，一般还设计有保护套管（第三部分保护管）；为了安装接线使用方便，同时适应各种使用场合，一般还设计有第四部分接线装置和第五部分安装固定装置。这些就是所谓的“五部”。

根据不同用途，能够测温的最基本的热电偶（即热电偶芯），没有保护管和安装固定装置。

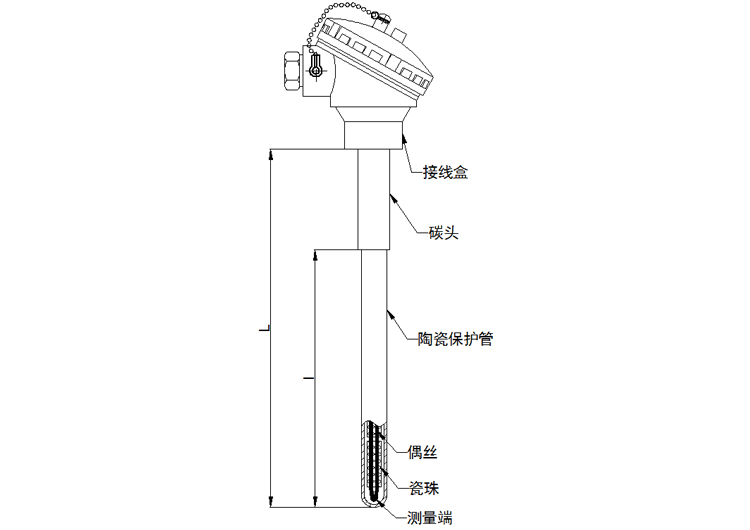

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

技术指标/Technical indicators--------------------------------------------------------◆◆

★测温范围和允许误差

热电偶类别 代号 分度号 测量范围℃ 允许偏差△t℃ 铂铑30-铂铑6 WRR B 600~1700 ±1.5℃或±0.25%t 铂铑10-铂 WRP S 0~1600 ±1.5℃或±0.25%t 镍铬-镍硅 WRN K 0~1200 ±2.5℃或±0.75%t 镍铬-铜镍 WRE E 0~800 ±2.5℃或±0.75%t 铜-铜镍 WRC T -40~350 ±1℃或±0.75%t 铁-铜镍 WRF J 0~800 ±2.5℃或±0.75%t 镍铬硅-镍硅 WRM N 0~1200 ±2.5℃或±0.75%t

注：“t”为感温元件的实测温度。

★稳定性

稳定性指热电偶随着使用时间的延长其热电特性的变化程度，是反映热电偶使用寿命的重要指标，是一项破坏性试验要求，只在产品型式试验时才做。具体规定为：在热电偶的长期使用的上限温度维持250小时后，热电势的变化量不超过测量精度全部偏差量的50%。如N型Ⅱ级精度的稳定性要求指标为：在1200℃维持250小时后，该热电偶试验前后热电势的变化量应小于9℃（1200×0.75%）。

性能 / 分度号 允许偏差 稳定性 Ⅰ Ⅱ Ⅲ Ⅰ Ⅱ K ±1.5或0.4%t ±2.5或0.75%t ±2.5或1.5%t（-200~-40） 在长期使用的上限温度维持250h后变化量≤0.4%t 在长期使用的上限温度维持250h后变化量≤0.75%t N E J T ±0.5或0.4%t ±1.0或0.75%t ±1.0或1.5%t ≤1.4 350℃/250h ≤2.6 350℃/250h S ±1或±（1+（t-110）×0.3%） ±1.5或0.25%t 无 ≤1.9 1400℃/250h ≤3.5 1400℃/250h B 无 ±0.25%t ±4或0.5%t ≤4.25 1700℃/250h ≤8.5 1700℃/250h

★热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的5%，所需要的时间称为热响应时间，用T0.5表示。

★热电偶公称压力

一般是指在工作温度下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关。还与其结构形式、安装方法、置入深度以及被测介质的流速和种类等有关。

★热电偶最小置入深度

应不小于其保护管外径的8-10倍（特殊产品例外）。

★热电偶绝缘电阻（常温）

常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15-35℃，响对湿度45%，大气压力86-106kPa。

a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。 即：Rr.L≥100Ω.m L≥1m 式中：Rr-热电偶的常温绝缘电阻值， M Ω   L-热电偶的长度， m。

b、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100M Ω。

★上限温度绝缘电阻

热电偶的上限温度绝缘电阻应不小于下表规定：

上限温度tm℃ 试验温度t℃ 电阻值MΩ 100≤tm＜300 t=tm 10 300≤tm＜500 t=tm 2 500≤tm＜850 t=tm 0.5 850≤tm＜1000 t=tm 0.08 1000≤tm＜1300 t=tm 0.02 tm＞1300 t=1300 0.02

测温元件选型说明/Selection of temperature measuring element---------------------◆◆

类别 标记 分度号 材质 测温范围℃ 性能特点 新 旧 优点 缺点 热电偶 K N K 镍铬-镍硅 -40~1200 热电势线性好，稳定性好，抗氧化性好，是使用最广泛的测温元件 不适用于还原气氛，受时效变化和短程有序结构变化影响 N M N 镍铬硅-镍硅 -40~1250 具备K型热电偶全部优点，短程有序结构变化影响小 不适用还原性气氛，受时效变化影响 E E E 镍铬-康铜 -40~900 在现有热电偶中，热电势率最高，灵敏度高，两级非磁性 不适用于还原性气氛，热导率低，具有微滞后现象 J F J 铁-康铜 -40~750 可用于还原性气氛，热电势较K高 铁易生锈，热电特性漂移大 T C T 铜-康铜 -40~350 可用于还原性气氛，热电势线性好，低温特性好。稳定性好 使用温度低，正极铜易氧化，热传导误差大 S P S 铂铑10-铂 0~1600 适用于氧化性气氛，在真空中可短时使用。精度高、稳定性好不受时效变化影响，抗氧化、耐化学腐蚀，可作标准热电偶 不适用于还原性气氛（尤其是H2、金属蒸气）和真空环境，价格高，灵敏度低，热电动势的线性不好 B R B 铂铑30-铂铑6 600~1700 适用于1000℃以上，热电势较小，可不用补偿导线，抗氧化耐化学腐蚀 不能用于600℃以下，灵敏度低，热电势的线性不好

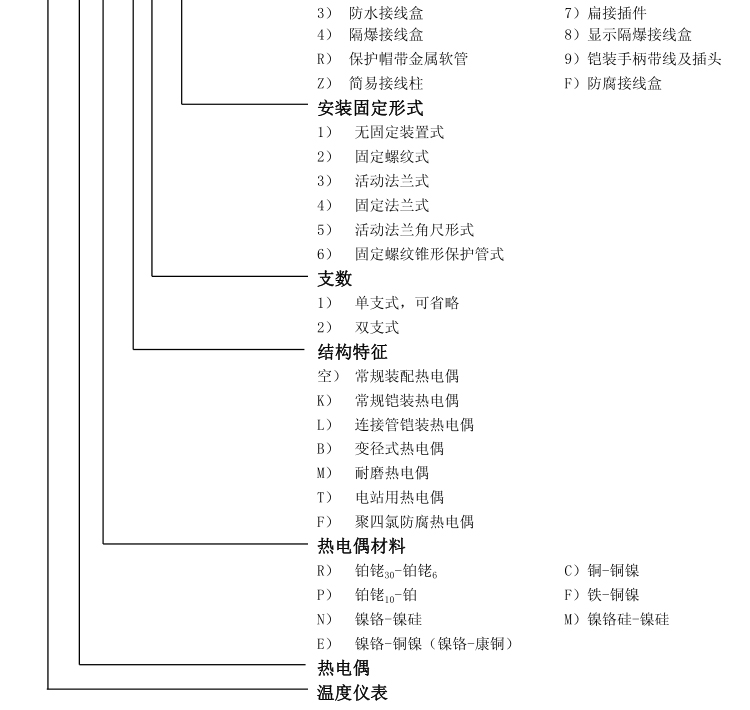

产品选型/product selection-----------------------------------------------------------◆◆

型号规格/type specification-----------------------------------------------------------◆◆

热电偶类别 产品型号 分度号 测温范围℃ 规格 直径mm 保护管材料 单支铂铑30-铂铑6 WRR-130 B 0-1600 φ16 刚玉质 WRR-131 φ25 双支铂铑30-铂铑6 WRR2-130 φ16 WRR2-131 φ25 单支铂铑10-铂 WRP-130 S 0-1300 φ16 高铝质 WRP-131 φ25 双支铂铑10-铂 WRP2-130 φ16 WRP2-131 φ25 单支镍铬-镍硅 WRN-133 K 0-1200 φ20 高铝质 双支镍铬-镍硅 WRN2-133 0-1100 单支镍铬硅-镍硅 WRM-133 N 0-1250 φ20 高铝质 双支镍铬硅-镍硅 WRM2-133 0-1200

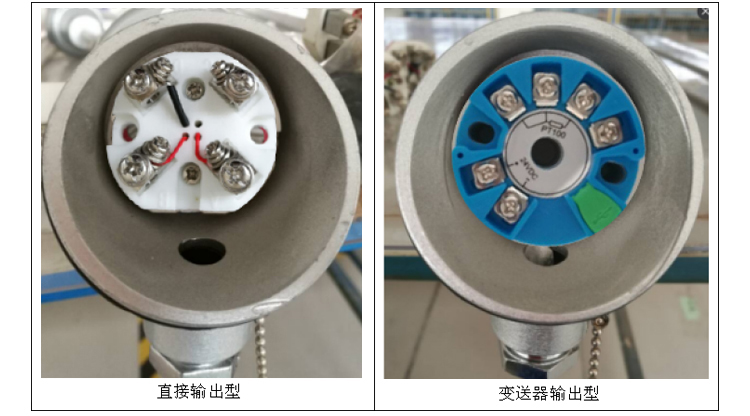

信号类型/Signal type------------------------------------------------------------------◆◆

根据传输距离、二次仪表需求，可以确定产品的信号输出类型

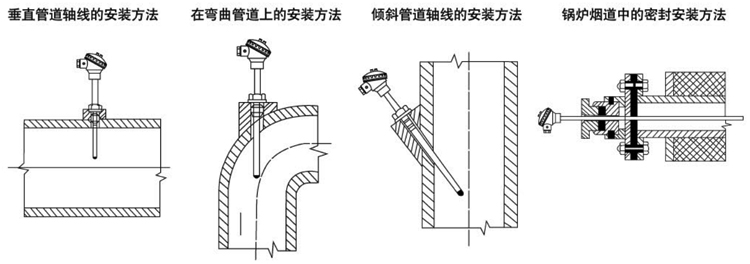

安装方式/Installation requirements--------------------------------------------------◆◆
