智能涡街流量计，主要用于工业管道介质流体的流量测量，如气体、液体、蒸 汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时 几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性 高、维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在 -25℃~+320℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易 与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表。

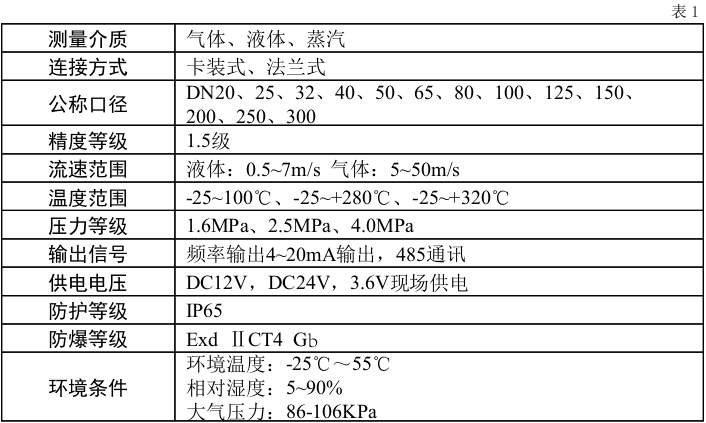

二、主要技术参数（见表1）

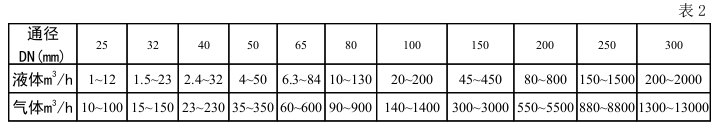

2、液体、工况气体流量范围（见表2）
三、涡街传感器结构及尺寸

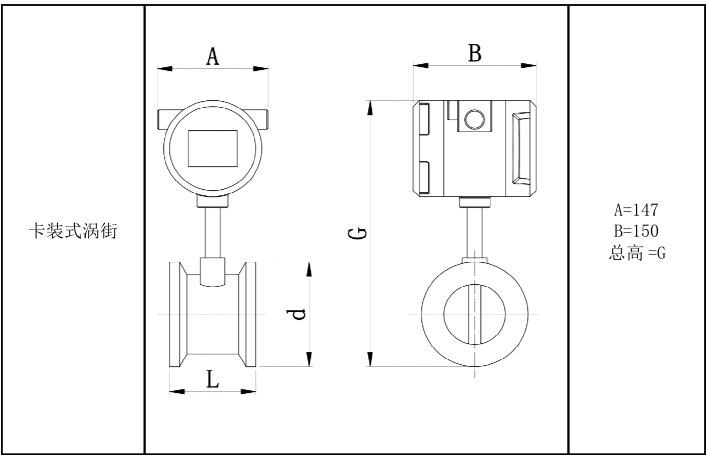

1、外形尺寸示意图

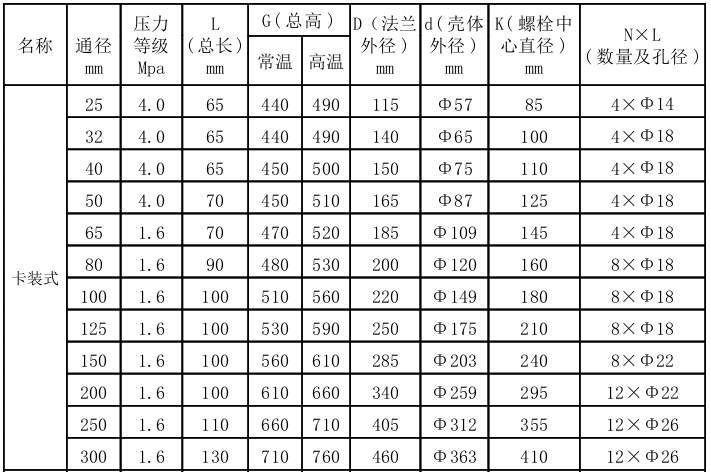

2、外形尺寸
1.上表所有数据仅基于标准型传感器。
2.对于口径较小的传感器，表头的尺寸可能大于传感器的尺寸。
3.其他未列出的压力等级，尺寸可能会不同。

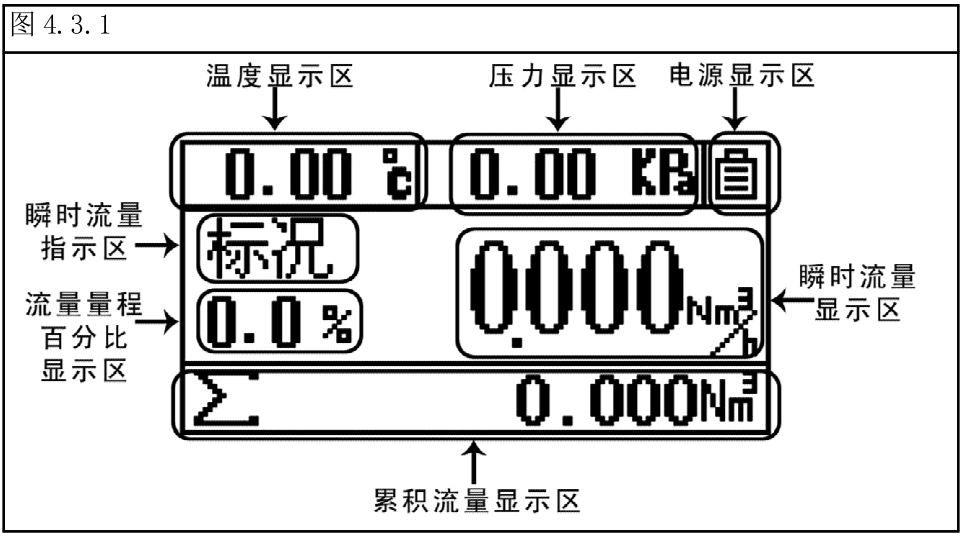

四、涡街的使用方法
1、功能：
1）0.8～3KHz等精度测频；
2）4-20mA输出；
3）上下限报警输出，其监控的参数、高低报警和电平输出方式可根据需要设置；
4）三路12位AD输入（温度、压力、电池电压）；
5）可以0～1000Hz频率输出；
6）累积流量可记录。
7）整机平均功耗450μA。
四、接线图：
1) 跳线版
2）拨码版

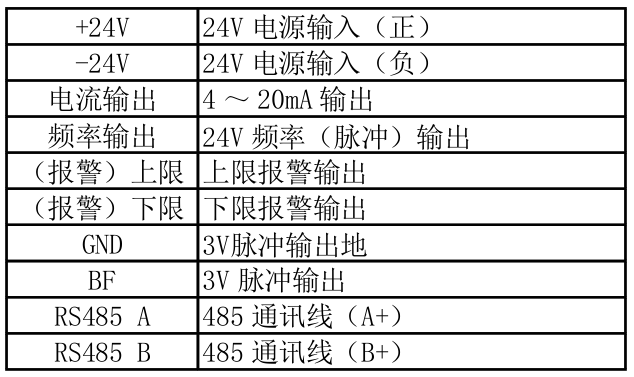

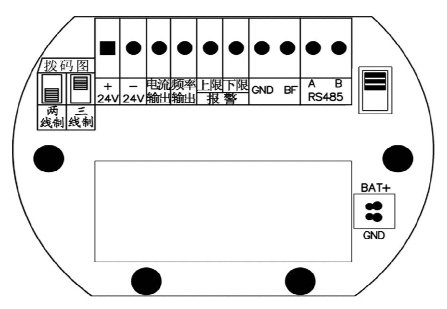

3) 接线端子含义如下：

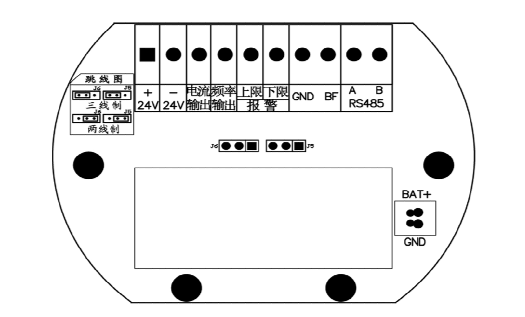

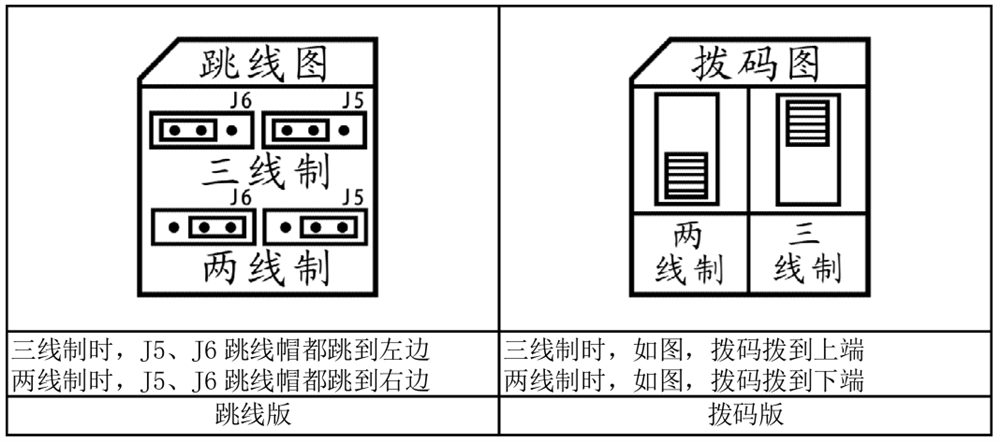

4) 跳线(拨码)图

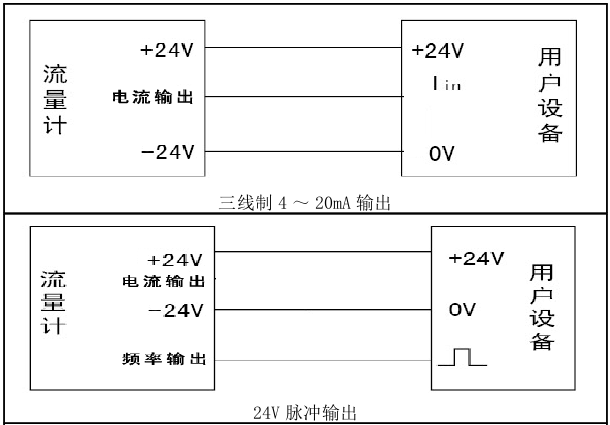

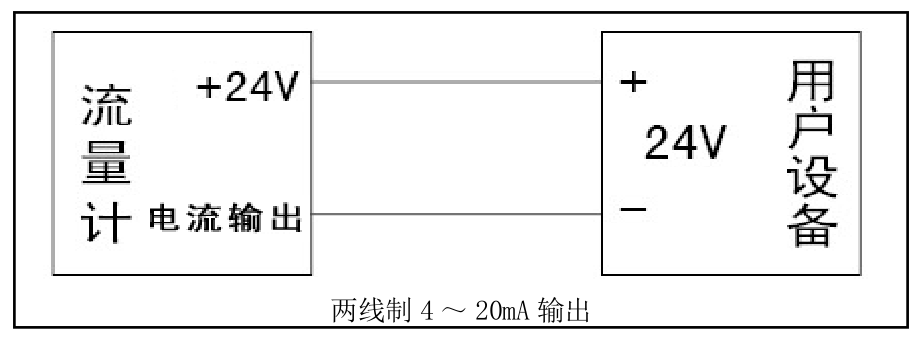

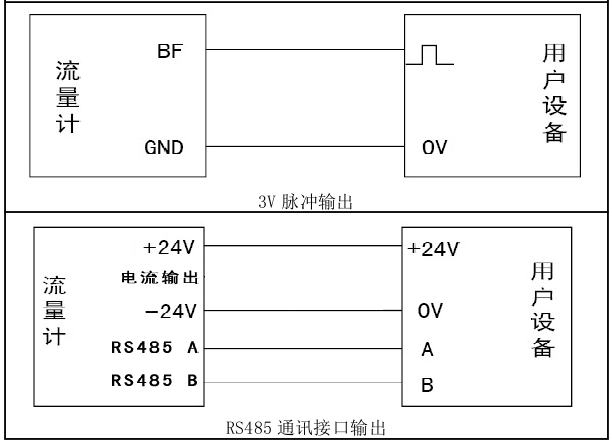

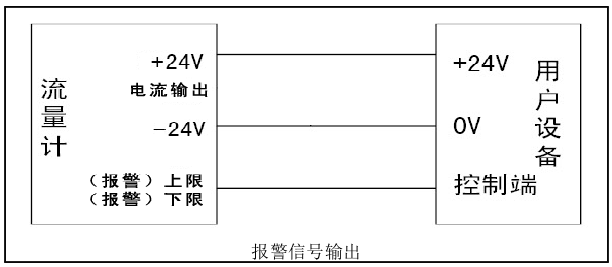

5)接线示意图
五、安装注意事项

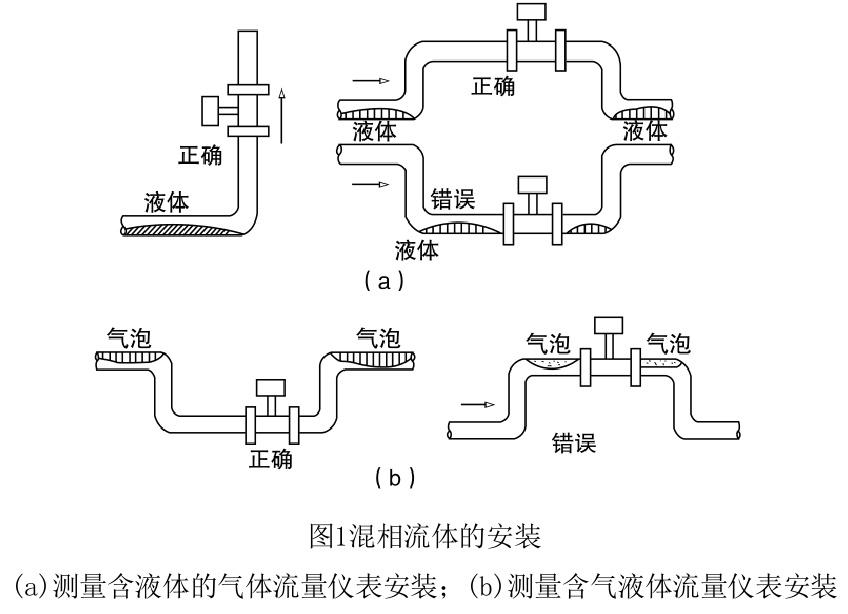

涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此， 对现场管道安装条件应充分重视，遵照生产厂使用说明书的要求执行。涡街流量计可安装在室内或室外。如果安装在地下井里，有水淹的可能，要选用潜 水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止 气泡和液滴的干扰，安装位置要注意，如图1所示。
涡街流量计必须保证上、下游直管段有必要的长度，如图2所示。在各种资料中数 据有差异，其原因可能是，旋涡发生体尚未标准化，形状尺寸的差异有多少影响尚待验 证；对各类阻流件必要的直管段长度试验研究尚不够，即还不成熟，对比节流式差压流 量计，这方面工作还处于初始阶段。

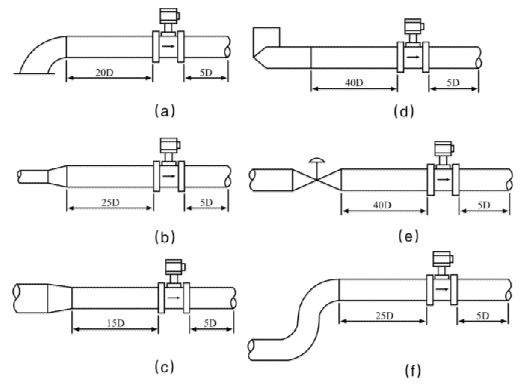

图2涡街流量计对下、下游直管长度的要求
（a）一个90°弯头；（b）同心扩管；（c）同心收缩全开阀门；（d）不同平面两个90°弯头；（e）调节阀 半开阀门；（f）同一平面两个90°弯头

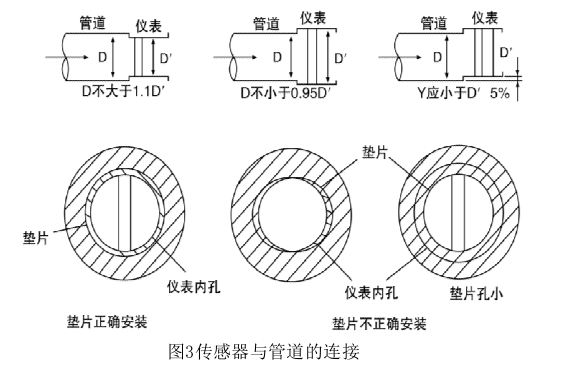

传感器与管道的连接如图3所示。在与管道连接时要注意以下问题。
1）上、下游配管内径D与传感器内径D′相同，其差异满足下述条件：
0.95D≤D′≤1.1D。
2）配管应与传感器同心，同轴度应不小于0.05D′

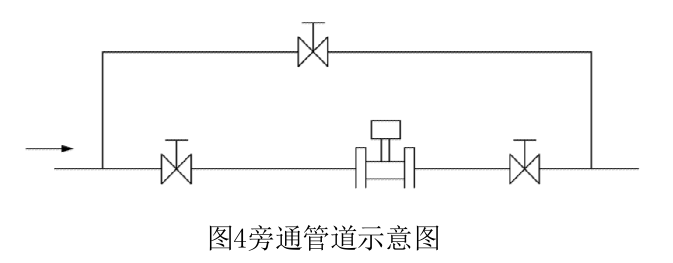

3）密封垫不能凸入管道内，其内径可比传感器内径大1～2mm 4）如需断流检查与清洗传感器，应设置旁通管道如图4所示。

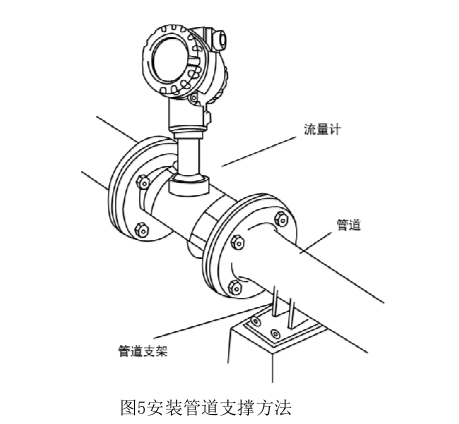

5）外部振动对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题来关 注。首先在选择传感器安装场所时尽量注意避开振动源。其次采用弹性软管连接，在 小口径中可以考虑。第三，加装管道支撑物是有效的减振方法，一种管道支撑方法如 图5所示。

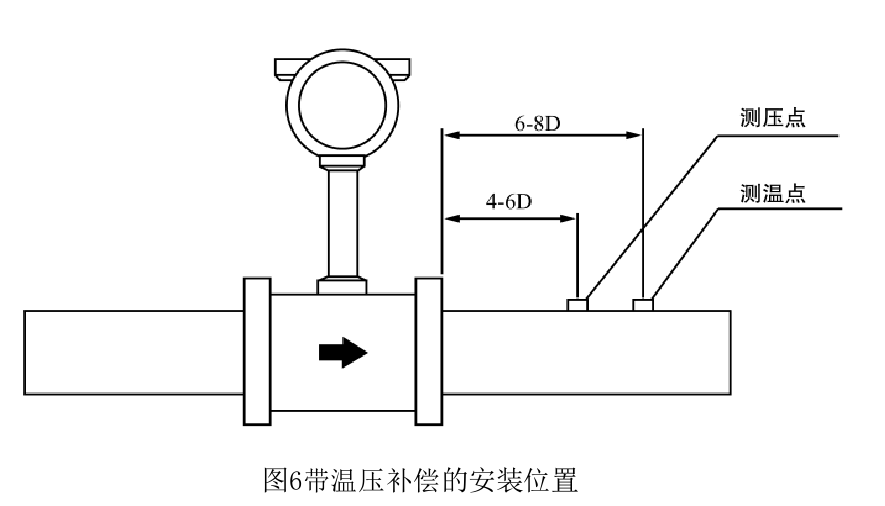

电气安装应注意传感器与转换器之前采用屏蔽电缆或低噪声电缆连接，其距离不应 超过使用说明书的规定。布线时应远离强功率电源线，尽量用单独金属套管保护。应遵 循“一点接地”原则，接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地，转 换器外壳接地点应与传感器“同地”。带温压补偿时安装位置，如图6所示。
六、隔爆型产品安装使用注意事项
1、产品外壳设有接线端子，用户在使用产品时应可靠接地，但不得与强电系统的保护 接地共用。
2、安装现场应不存在对铝合金有腐蚀作用的有害气体。
3、现场安装、维护必须遵守“有爆炸性气体时勿开盖”的警告语。
4、防爆外壳最高温度不得大于130℃
5、维修和换电池必须在安全场所进行；当安装现场确认无可燃性气体存在时，方可维 修。
6、用户安装使用和维护产品时必须同时遵守GB3836.1-2010、GB3836.2-2010防爆标
准、GB50058-92“防爆和火灾危害环境电力装置设计规程”和“中华人民共和国爆炸危 险场所电气安全规程”的有关规定。
7、当使用外电源或外接信号时，电缆为橡胶电缆，外径φ8～φ8.5，若不用外电源和 外接信号，电缆引出孔须用盲板封牢。
8、隔爆型用于Ⅱ类C级T4可燃性气体的1区以下的危险场所。
七、使用注意事项
（1）现场安装，维护必须遵守“有爆炸性气物体勿开盖”的警告语，并在开盖前关掉 外电源。
（2）现场安装完毕通电和通流前的检查
a.主管和旁通管上各法兰、阀门、测压孔、测温孔及接接应无渗漏现象；
b.管道振动情况是否符合说明书规定；
c.传感器安装是否正确？各部分电气连接是否良好？
（3）接通电源静态调试
在通电不通流时转换器应无输出，瞬时流量指示为零，累积流量无变化，否则首先 检查是否因信号线屏蔽或接地不良，或管道震动强烈而引入干扰信号。如确认不是上述 原因时，可调整转换器内电位器，降低放大器增益或提高整形电路触发电平，直至输出 为零。

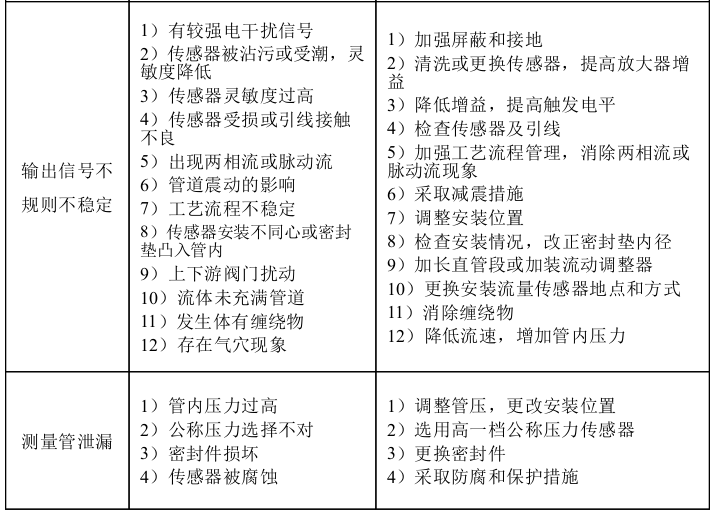

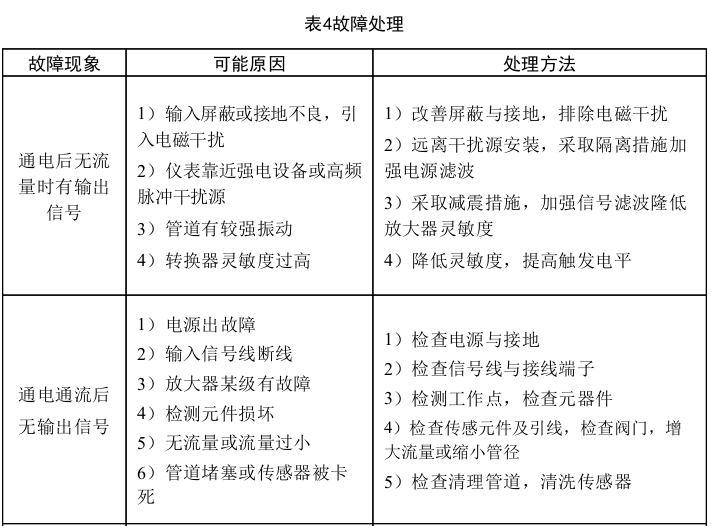

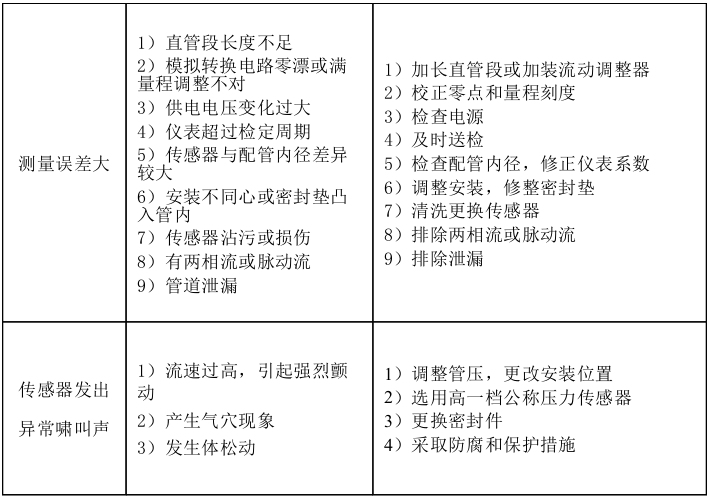

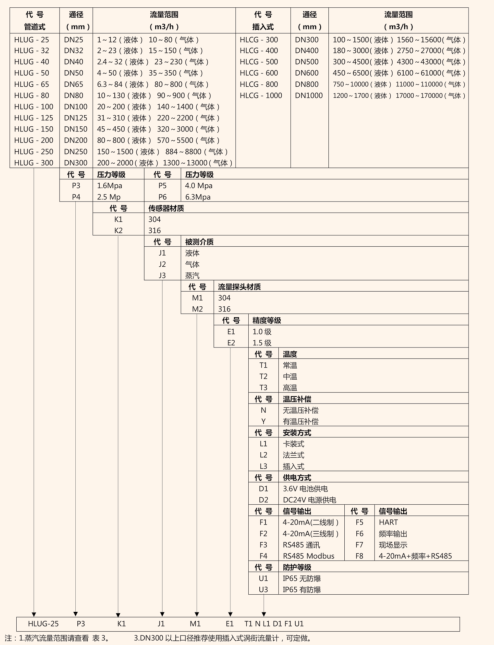

八、选型
