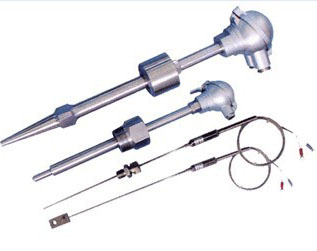

电站热电偶/热电阻

 1、应用

专业针对电站设计，可以满足30万，60万千瓦等发电机组及辅机测温需要。直接测量各种生产过程中 的-200°C~800°C范围内液体、蒸汽和气体介质以及固体表面温度。

2、工作原理

热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表 便显示出热电势所对应的温度值。 热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作 仪表便显示出阻值所对应的温度值。

3、主要技术参数

产品执行标准:
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997

4、测量范围及允差

型 号	分 度 号	允 差 等 级
		I		II
		允差值	测温范围 °C	允差值	测温范围 °C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350



5、常温绝缘电阻

热电阻在环境温度为 15 — 35°C ，相对湿度不大于 80% ，试验电压为 10 — 100V （直流）电极与外套管之间的绝缘电阻 > 100MΩ 。

热电偶在环境温度为 20±15°C ，相对湿度不大于 80% ，试验电压为 500±50V （直流）电极与外套管之间的绝缘电阻 > 1000Ω.m
