热电阻

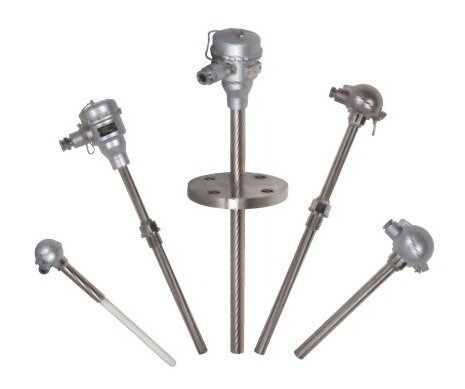

石油化工热电阻

1、应用

专业针对石油化工部门设计，可以直接测量－200℃－1600℃范围内液体、蒸汽和气体介质以及固体表面测温。

2、工作原理

热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
热电阻是利用电阻与温度呈一定函数的关系原理。当被测介质中有温度变化时，其电阻值也随着发生变化，工作仪表便显示出电阻值所对应的温度值。

3、主要技术参数

   产品执行标准:
      IEC1515
      IEC584
      IEC751
      JB/T5518－91
      JB/T5582－91

4、公称压力

一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构形式、安装方法及被测介质的流速、种类有关。

5、温度范围及允差

热电偶

型号	分度号	允差等级
		Ⅰ		Ⅱ
		允差值	测温范围℃	允差值	测温范围℃
WRN	K	±1.5 ℃	-40-+375	±2.5 ℃	-40-+333
WRN	K	±0.004 ltl	375-1000	±0.0075 ltl	333-1200
WRE	E	±1.5 ℃	-40-+375	±2.5 ℃	-40-+333
WRE	E	±0.004 ltl	375-800	±0.0075 ltl	333-900
WRP	S	±1℃	0-1100	±2.5 ℃	0-600
WRP	S	±1+0.003(t-1100)」	1100-1600	±0.0025 ltl	600-1600
WRQ	R	± 1 ℃	0-1100	±2.5 ℃	0-1100
WRQ	R	±「1+0.003(t-1100)」	1100-1600	±0.0025ltl	1100-1600
WRR	B	—	—	—	—
WRR	B	—	—	±0.0025ltl	600-1700

热电阻

型号	分度号	测温范围℃	精度等级	允许偏差
WZP	Pt100	-200-+500	A	±(0.15+0.002)ltl
WZP	Pt100	-200-+500	B	±(0.30+0.005)ltl
WZC	Cu50 Cu100	-50-+100	----	±(0.30+0.005)ltl
