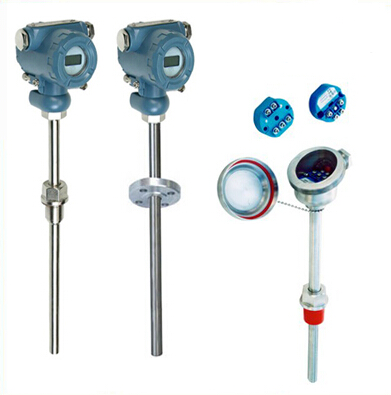

现场显示温度变送器

现场显示一体化温度变送器


1、应用
   通常和显示仪表、记录仪表、电子计算机等配套使用,输出4-20mA,直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。
2、特点
1. 二线制输出4-20mA,抗干扰能力强;
2. 节省补偿导线及安装温度变送器费用;
3. 安全可靠,使用寿命长;
4. 冷端温度自动补偿,非线性校正电路;
3、工作原理
   防爆热电偶利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰全温度传不到腔外,从而进行防爆。
    热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。
4、产品执行标准
1. IEC584
2. IEC751
3. IEC1515
4. JB/T5518-91
5. JB/T7391-94
5、测温范围及允差
     1)热电阻测温范围及允差
型 号
分 度 号
测温范围℃
精度等级
允许偏差
WZPB
Pt100
-200-+500
A级 B级
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
WZCB
Cu50  Cu100
-50-+100

±(0.30+0.005 ItI)
     2)热电偶测温范围及允差
型  号
分 度 号
允  差  等  级
I
II
允 差 值
测温范围℃
允 差 值
测温范围
WRNB
 K
±1.5℃
-40-375
±2.5℃
-40-333
±0.004 ItI
375-1000
0.0075 ItI
333-1200
WRMB
N
±1.5℃
-40-375
±2.5℃
-40-333
±0.004 ItI
375-1000
0.0075 ItI
333-1200
WREB
E
±1.5℃
-40-375
±1.5℃
-40-333
±0.004 ItI
375-800
0.004 ItI
333-900
WRFB
J
±1.5℃
-40-375
±1.5℃
-40-333
±0.004 ItI
375-750
0.004 ItI
333-750
WRCB
T
±1.5℃
-40-125
±1℃
-40-133
±0.004 ItI
125-350
0.0075 ItI
133-1000
6、输出信号: 4-20mA ,负载电阻250,传输导线电阻 100
7、输出方法: 二线制
8、精度等级:
   温度变送器精度等级:0.1 0.2  0.5
   显示器精度等级:模拟指示式2.5级;数字显示式0.5级.
9、供电电源:24V.DC±10?
10、防护等级:IP65
11、防爆等级:
  隔爆型:dⅡBT4   dⅡCT5   dⅡCT6
   本质安全型:iaⅡCT6
12、绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
13、热响应时间:
   当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间,通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间; 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;
14、基本误差:仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
15、工作环境:
安装场所等级
温  度 ℃
相 对 湿 度 %
大气压力KPa
Cx1
-25-+55
 5-95
86-106
Cx2
 -25-+70
Cx3
-40-+80
