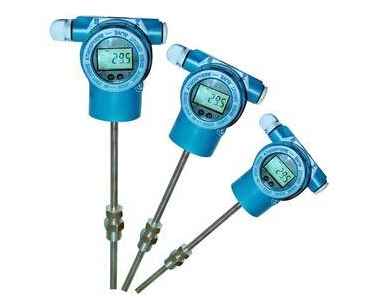

现场显示温度变送器

化工厂专用一体化现场显示变送器


产品概述特点
SBW显示变送一体化温度变送器具有普通一体化温度变送器的基本功能,它将温度传感元件(热电阻或热电偶)与信号转换放大单元有机集成在一起,除输出与温度成线性的4-20mA信号之外,同时具有现场指示或显示功能。
SBW一体化温度变送器具有坚固美观的外壳,双层结构,3位半LCD或LED显示,也可选0-100%指针指示,内部电路采用大规模集成电路、信号稳定,显示清晰,对现场校表、巡表十分方便。本仪表分普通型、隔爆型两种。
特点:
l信号****、可远传(****1000米)
l精度高、抗干扰、长期稳定性好、免维护
l变送器可以现场显示测量
l量程:-200℃~1600℃;常规精度:± 0.25%

技术参数
工作原理:
温度传感器受温度影响产生电阻或电势效应,经转换产生一个差动电压信号。此信号经放大器放大,再经电压、电流变换,送出与量程相对应的4-20mA电流信号。
技术指标:

项目
技术指标
热电阻测温范围
-200~450℃;-50~150℃
热电偶测温范围
0℃-1200℃; 0℃-800℃;
0℃-1600℃0℃-1600℃
测量精度
<热电阻>±0.25%; ± 0.5%; <热电偶> ± 0.75%
输出信号
温漂
4-20mA
±0.025%/℃
时漂
每年小于±0.5%
环境温度
-10~85℃
供电电压
24VDC±10%
负载能力
0-500Ω
显示范围
-1999~1999
防护等级
IP65
隔爆等级
dIIBT4
保护管材质
1Cr18Ni9Ti或陶瓷或钢玉管

使用与校准:
DC24V电源通过屏蔽电缆给变送器供电,“V+”接24VDC的正极,“V-”接负极,这两根线同时输出4-20mA标准信号,用来串接负载。“Z”为零点调整电位器,“S”为满度调整电位器。所有电位器在出厂以前按用户要求已经校好。使用中,因线阻、环境温度等因素影响而产生误差时,只需微调零点电位器“Z”即可校正。
